產品展示
當前位置：首頁 > 產品展示

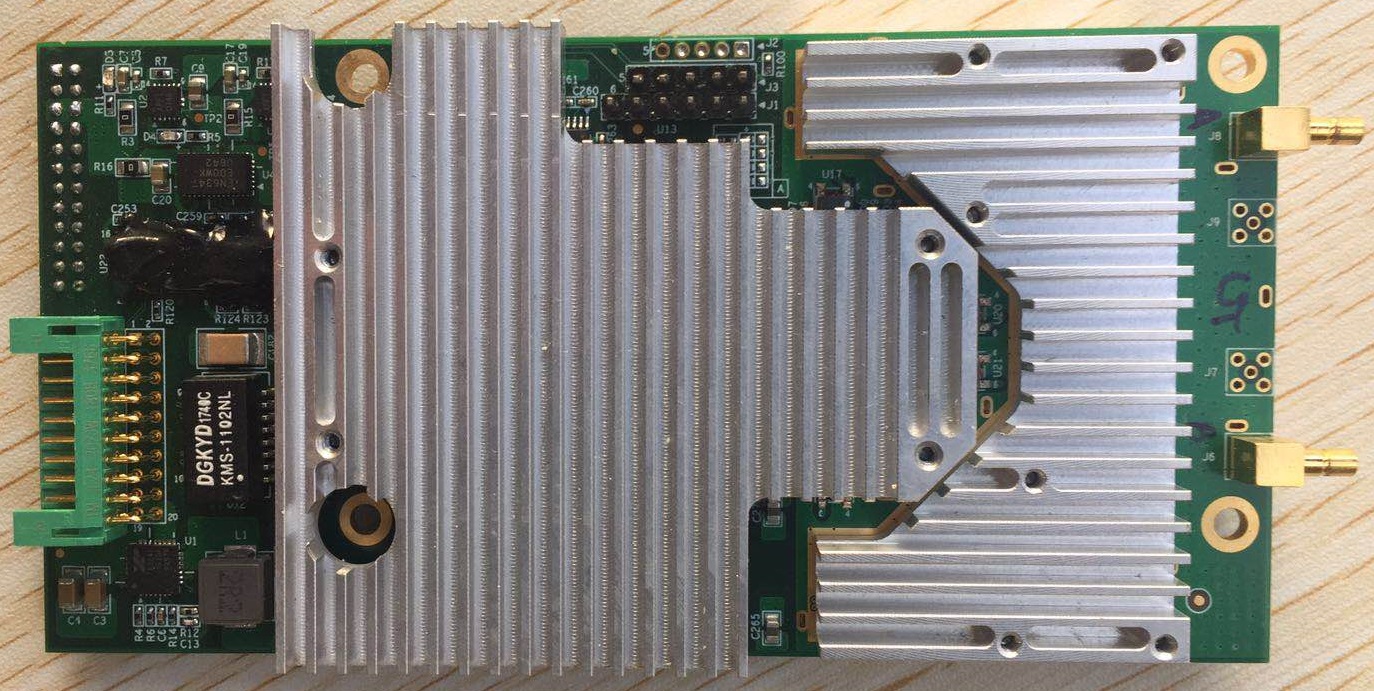

UNET 系列PMP無線圖傳

    無線圖像傳輸系列產品,其功能是機載端將攝像機采集到的實時圖像，編碼為H.264格式的視頻流，通過無線射頻傳輸?shù)降孛娑?，地面端再解碼到顯示器顯示?？?/span>為用戶提供廣闊的應用解決方案。

    發射時間滿功率

    ≥2W

    工作頻率

    300M～2700MHz，載波帶寬20MHz（根據用戶要求限定頻段，已有產品頻段1390MHz～1450MHz）

    傳輸速率

    雙向數傳：≥100kbps,機載端到地面端圖傳：4Mbps/1.9Mbps

    接收靈敏度

    ≤-87dBm@4Mbps

    數據傳輸時延

    數傳：≤30ms；

    圖傳：傳輸≤30ms；硬件視頻解碼≤80ms，軟件視頻解碼≤250ms

    數傳數據接口

    提供2個雙向RS422數據接口，地面端和機載端之間同類接口數據對傳。

    視頻數據接口

    機載端以太網口壓縮后視頻數據輸入，地面端以太網口壓縮后視頻數據輸出

    供電

    9Vdc～32Vdc，功耗：≤10W

    結構尺寸

    135mm×63mm×15mm，重量：105g

    天線

    水平全向，垂直極化，增益0db。


    參數

    機載設備

    地面設備

    工作頻率

    1390-1450MHz

    作用距離

    30km

    數據傳輸速率

    100kbps

    圖像傳輸速率

    8Mbps/4Mbps

    數據調制方式

    DS+BPSK+SC-FDE

    圖像調制方式

    QPSK/BPSK+SC-FDE+RS

    數據延時

    ≤60ms

    圖像延時

    硬件解碼≤80ms，軟件解碼≤250ms

    視頻輸入輸出

    HDMI/SDI/CVBS:

    1080P視頻輸入

    HDMI輸出或者

    網口輸出H.264到電腦解碼顯示

    天線形式

    全向天線

    工作電源

    DC12V-36V

    AC220V

    工作功耗

    ≤50W

    ≤100W

    重量

    ≤1000g


    外觀尺寸

    含安裝孔160x85x60mm

    不含安裝孔140x85x60mm

    標準19英寸

    1U插箱

    設備接口

    422接口，HMDI接口，電源接口

    以太網接口，422接口，HDMI接口，電源接口


    l 技術特點

    a) 射頻前端采用analog公司的AD9362/3芯片；

    b) 上下行通信采用時分模式；

    c) 機載端只有在收到地面端信號，序列號匹配才發射；

    d) 1個發射通道，2個接收通道，根據接收功率大小自適應切換接收通道；

    e) QPSK/TCM_8PSK調制方式；

    f) 單載波頻域均衡(SC_FDE)抗多徑干擾；

    g) “Viterbi+ RS”糾錯機制；

    h) H.264視頻壓縮和解壓縮（可選）；

    i) 地面端收發定時同步于外部GPS秒脈沖，或另一地面端輸出的定時秒脈沖，使兩套數傳設備收發同步；

    j) 一個地面端可和1～8個機載端通信。
